Grundfos UPA

Насосы UPA монтируются в открытые системы, их разрешено подсоединять напрямую к водопроводу.

Насос повышения давления Grundfos UPA может работать с пресной и хлорированной питьевой водой (зависит от модификации).

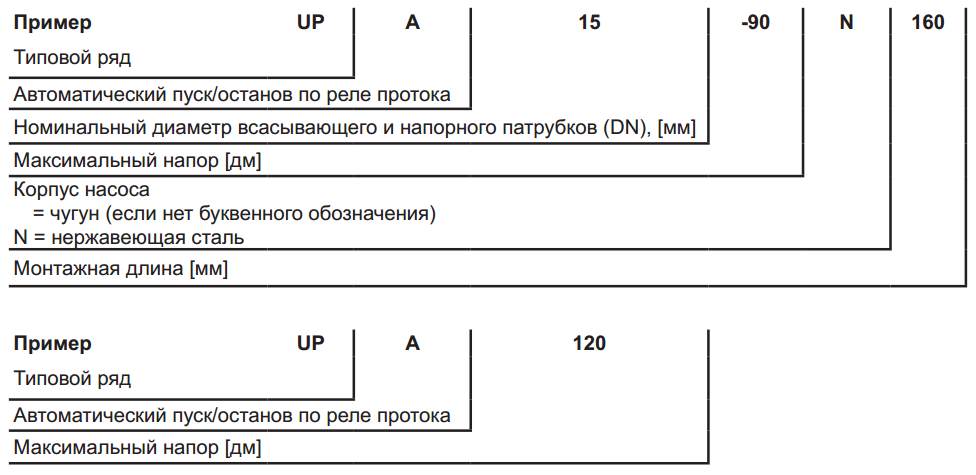

Типовое обозначение

Ассортимент

Циркуляционный насос Grundfos UPA представлен следующими модификациями: 15-90; 15-90 N; 15-120; 120.

Грундфос UPA с маркировкой N - корпус изготовлен из нержавеющей стали. У всех остальных изделий он чугунный с катафорезным покрытием.

Грундфос УПА 120 укомплектован внешним реле протока, у других моделей этой серии он встроенный. Он автоматически запускает или отключает прибор, когда открывается или закрывается кран в точке водоразбора.

Ротор является «мокрым», он находится в перекачиваемой среде. Он изолирован от статора при помощи гильзы, изготовленной из нержавеющей стали. За счёт такого устройства электрический двигатель охлаждается перекачиваемой средой.
Конструкцией не предусмотрен вентилятор, следовательно, при работе не создаётся шума.

Насосы Грундфос UPA состоят из следующих деталей:

• изготовленные из оксида алюминия (15-90) или керамики вал и радиальные подшипники;
• выполненный из графита упорный подшипник; гильза ротора, произведённая из нержавеющей стали, и фланец подшипника;
• крыльчатка из композитного материала.

Характеристики повысительного насоса UPA 15-90:

• патрубки (всасывающий и напорный) имеют 15 мм в диаметре;
• напор может достигать 9 м;
• работает с водой, температура которой не более 95 °С.

Электрический двигатель этих моделей защищён от короткого замыкания и полного сопротивления.

Такое оборудование способно работать в трёх режимах:

• Выключено.
• Автоматический. Прибор самостоятельно запускается от реле протока, когда вода будет течь со скоростью 1,5 л/мин. Когда напор становится ниже этой величины, он отключается. Этот режим обеспечивает защиту от «сухого хода»: если вода совсем перестанет поступать, прибор отключится.
• Ручной. Повышающий насос UPA Grundfos работает принудительно без участия реле протока.

Grundfos UPA 15-120 и 120 оснащены только режимом «AUTO». Первая модель запускается при расходе 1,7 л/мин, а вторая при 2,5 л/мин.
Эти устройства способны создавать напор до 12 м и перекачивать жидкость, температура которой не превышает 95 °С. Электродвигатель защищен от тепловых перегрузок.

Наименьшее давление на всасывающем патрубке, при котором будет функционировать прибор, составляет 0,2 бара.
Конструкция in-line позволяет подсоединять насос повышения давления UPA непосредственно к трубопроводу.
Монтаж должен производиться так, чтобы горизонтально расположить вал двигателя.

Повышающий насос UPA укомплектован электрошнуром с вилкой Schuko.

Преимущества

Достоинства повысительного насоса Grundfos UPA:

• небольшие размеры и вес;
• практически не шумит во время работы;
• низкое потребление электроэнергии;
• встроенная защита от «сухого хода»;
• удобство и простота монтажа непосредственно на трубопровод за счёт особой конструкции;
• высокая износоустойчивость;
• длительный срок эксплуатации.

График технических характеристик

Пример монтажа
